舊公寓對講機變身為手機遙控門鎖研究筆記
話說家裡的舊大門換了小米電子鎖覺得無敵方便之後 ( 參考 舊大門換裝小米電子鎖筆記 ) , 但社區1F大門一直是個心中未解的懸念 , 為了它還要特地帶鑰匙超不方便 , 最麻煩的是往往回到家中才剛躺在床上溫暖的被窩想休息一下 , 卻聽到那電鈴聲 "ㄘㄘㄘ" 時 ~~ 真的是超不想爬起身來去按鈕開門 XD
好在網路上很多神人 , 朋友也有這個煩惱過 , 剛好看到這篇文章傳給我 , 央喜決定也來著手DIY
Ref: DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音！超爽只花安裝只花 NT$140 (教學 / 購買 / 實測) 但文中他是去淘寶買 , 覺得淘寶買有點麻煩 , 就去蝦皮找找 , 文末附上蝦皮連結 , 央喜本來買 7~32V的 只花 NT $216 (剛好遇蝦皮免運) , 但之前那個賣家不知為何下架了, 附上別的賣家的Link , 有興趣的朋友也可以直接相同這款 , 就可以照著做 , 真的還挺簡單 , APP甚麼人家都做好好了 , 只要找到那個開關怎麼讓繼電器模擬按下去行為就好 XD

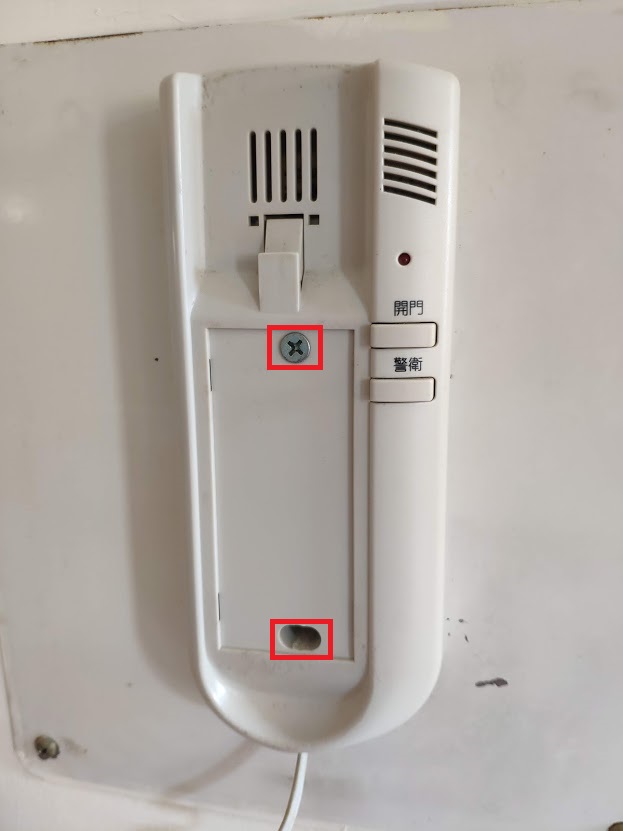

#老舊對講機的開門按鈕
#卸下這兩個螺絲就可以把話機卸下
#看一下對講機內部構造是還挺簡單的 但我也看不懂 XD 只能猜測按鈕位置
#這個就是開門按紐 社區也沒管理員 那個"警衛"按鈕不知到底可以幹嘛 XD
#對講機型號 上網查一下 不小心弄壞應該還可以買的到 ...
#易微聯(ewelink)出品7-32V一路的 蝦皮買NT216
跟淘寶價格感覺差不了多少,直接蝦皮下單過幾天就送到 ~ YA!!
#三用電表量一下,確定一下繼電器是否運作正常,對講機按鈕開關正負極
#這邊需要稍微焊接一下,把按鈕開關的正負極拉線出來,接到繼電器的其中兩個孔
#我是先用三用電表測試一下,看到底APP按下,那兩個是通電 .那兩個是斷電
#內部電源搞不定 XD 接了燈不亮 (本來量過13V的阿 怪了) 只好先外接行動電源測試
#最後只好還是拉一條USB尾巴出來 反正家中5V變壓器一堆 (早知買5V的就可以 XD)
後記 :
易微聯的APP需要做個設定 , 才能模擬按一下後放掉 , 不然要手動開在關 , 按兩次怪怪的 ...
#APP裡頭有個復歸設定
#點動時間開關要打開
#就可以直接點一下那按鈕開門囉
#Google Home連結易微聯帳號後 就可以用Google語音控制
#可惜家裡只有小愛同學 小愛同學台灣版似乎無法跟易微聯連結控制 XD
Anyway ~~ 終於可以躺在床上呼叫手機的Google語音助理開門了 !! 一個字 ~ !!
Ref :
以下蝦皮是我找到一樣的型號 (易微聯 ewelink) , 但好像蝦皮不多了 , 提供傳送門(非廣告) ,
有興趣研究的朋友也可研究別款 (我是看網路大神說這支援度不錯 懶得去研究別款的了 XD)
